Osmose Reversa
- Concentração de sólidos
- Concentração de leite
- Concentração de soro de leite
- Tratamento de Permeado
Sistema de Filtração por Membrana

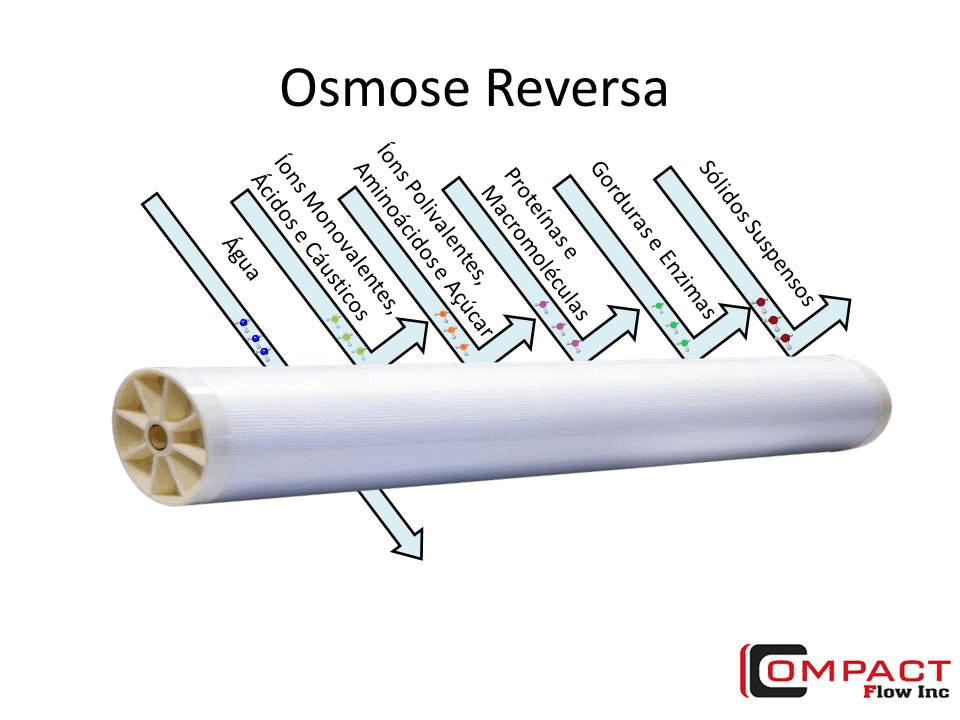

- Osmose reversa é o processo de filtração por membranas mais adequado para separação de líquidos. Ela concentra os sólidos totais, e somente a água pode passar pela membrana, todos os materiais dissolvidos e suspensos são rejeitados.
Sistemas de Osmose Reversa
Sistemas Customizados (de acordo com sua necessidade)
Sistemas com estrutura pronta para futuras ampliações.
Sistemas combinados

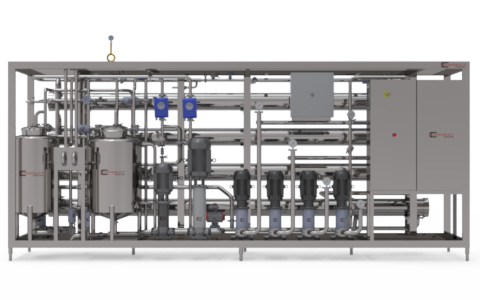

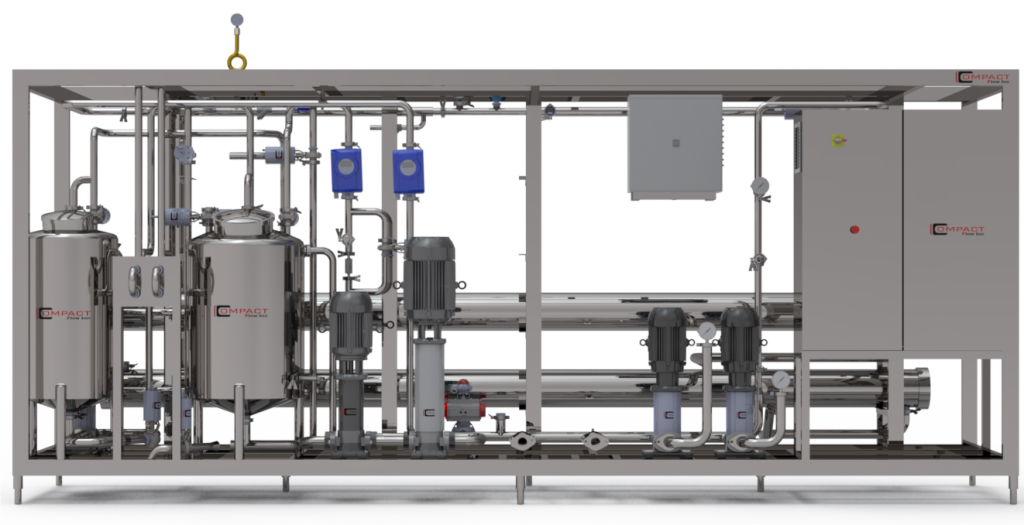

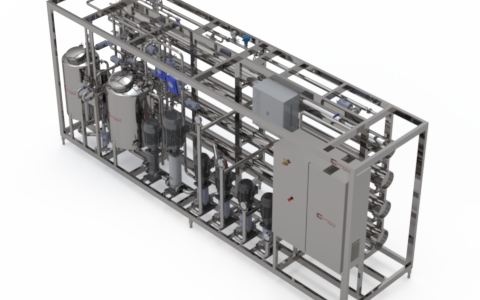

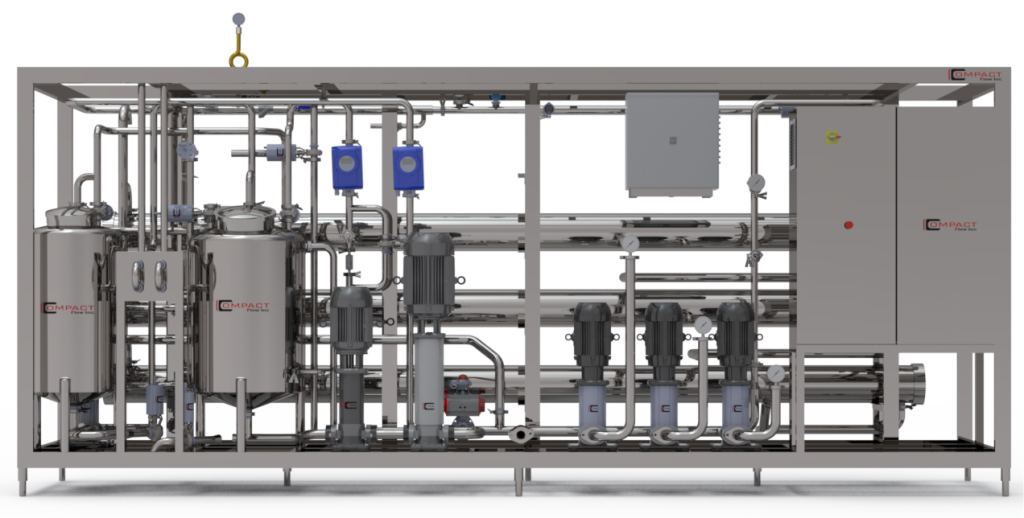

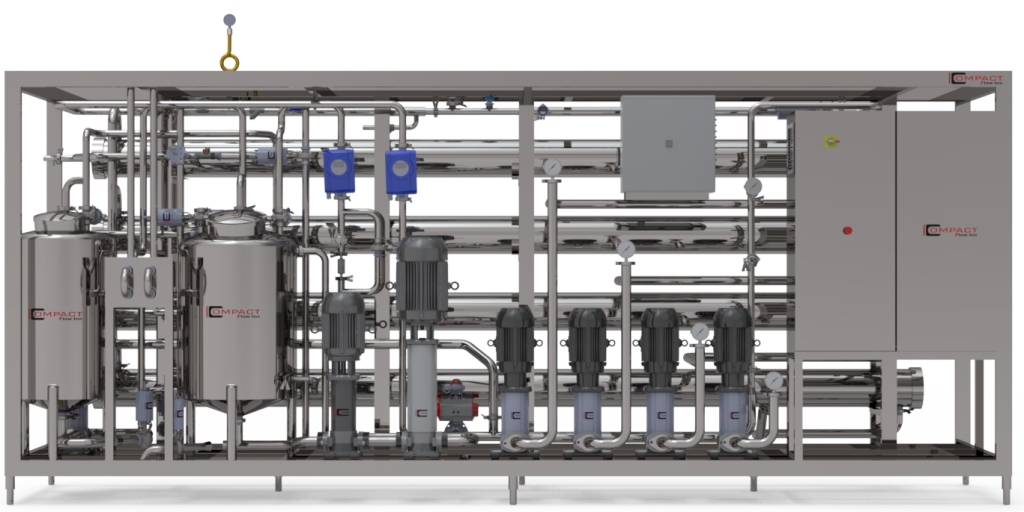

Skid Osmose 5 m³/h - Sistema de 2 vasos (4Memb-8) de pressão 8 membranas.
20 horas trabalhadas = 100.000 / Permeado 85.000L
Skid Osmose 7,5 m3/h - Sistema de 3 vasos (4Memb-8) de pressão 12 membranas.
20 horas trabalhadas = 150.000L / Permeado 127.500L
Skid Osmose 10 m3/h - Sistema de 4 vasos (4Memb-8) de pressão 16 membranas.
20 horas trabalhadas = 200.000L / Permeado 170.000L
TRANSMISSOR VAZÃO DO PERMEADO
1º
-------------------->
------------------------>
------------------>
---------->
-------->
------------------->
--------------------->
---->
---->
---->
------------->
---------------------------------->
-------->
PONTO DE AMOSTRA
BOMBA DO PERMEADO
TANQUE DO PERMEADO
PLACA DE FLUXO
TANQUE DE ALIMENTAÇÃO
BOMBA DE ALIMENTAÇÃO
VÁLVULA DE CONTROLE DE FLUXO MANUAL
BOMBA DE PRESSURIZAÇÃO
BOMBA DE RECISCULAÇÃO DO 1º ESTÁGIO
BOMBA DE RECISCULAÇÃO DO 2º ESTÁGIO
BOMBA DE RECISCULAÇÃO DO 4º ESTÁGIO
BOMBA DE RECISCULAÇÃO DO 3º ESTÁGIO
TRANSMISSOR VAZÃO DO CONCENTRADO
TROCADOR DE CALOR (CIP)
PAINEL PNEUMÁTICO
PAINEL ELÉTRICO
TRANSMISSOR VAZÃO DE ALIMENTAÇÃO
VÁLVULA DE FLUXO
------------------>
--------->
------------------>
------>
----------------------->
------------>
4º
3º
2º
